Pistorasiahitsausliitin
Muhvihitsausliitin on lyhyt putkenpala, jonka päässä on hylsyreikä ja joka on valmistettu ASME B16.11:n taotuista teräsliittimistä. Liittimiä käytetään auttamaan kulkua pidentämään tai päättämään ja muuttamaan putkien kokoa, ja ne on suunniteltu tarjoamaan hyvät virtausominaisuudet. Toimitimme asiakkaillemme monia A105-hiiliteräksisiä ja 316 ruostumattomia teräshylsyjä.
Socket Weld Fittings on korkeapaineisten taontaliitosten perhe, jota käytetään vain ANSI-putken kanssa ja joita on saatavana samassa kokoluokassa. Vaikka näiden kahden hitsin muodoissa on joitain yhtäläisyyksiä, muhvihitsin katsotaan silti olevan eroaa filehitsauksesta.
Monta tyyppiä hylsyhitsausliittimiä
Suora kytkentä
Vähentävä kytkentä
Socket Weld Full Coupling
Pistorasia hitsattu puoliliitin
Hiiliteräshylsyhitsausliitin

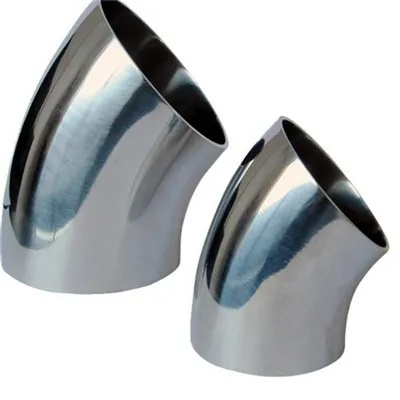

Ruostumattomasta teräksestä valmistettu hitsausliitin
ASME B16.11 & BS3799 pistorasiahitsausliittimien tekniset tiedot
| Tyyppi | Kyynärpää, Tee, Risti, Kytkin, Lippalakki, Lateraali |
| Muoto | Suorat ja supistuvat liittimet |
| Kokoalue | 1/8" - 4" / DN6 - DN100 |
| Paineluokitus | Luokka 3000lbs, 6000lbs, 9000lbs |
| Hiiliteräs | ASTM A105 / A105N, A350 LF2/LF3, ASTM A694 F42 / F46 / F56 F56 / F60 / F65 |
| Seosteräs | ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92 |
| Ruostumaton teräs | ASTM A182 F304/304L/304H, F316/316L, F321, F310S, F317, F347, F904L |
| Duplex ruostumaton teräs | ASTM A182 F51, F53, F44 |
ASME B16.11 hylsyhitsausliittimen mitat
|
DN |
NPS |
B |
D | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 15.0 | 11.0 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22.0 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 61.2 | - | - | 8.76 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 76.4 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 100.7 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Tasainen paksuus muhvin reiän ympärillä ei saa olla pienempi kuin keskiarvo, paksuus osa-alueilla voi olla min. yksi.
2) Ottaen huomioon putken ulkohalkaisijan toleranssin, joidenkin hylsyn reiän halkaisijat voivat olla hieman suurempia kuin ASME B16.11:ssä määritellyt.
3) Jos liitosputkien koot eivät vastaa tässä luettelossa ilmoitettuja, liitäntäputkien koot tulee ilmoittaa ostoeritelmässä.
4) Liitosten pienentyessä rakennekokojen tulee olla samat kuin suorien liitosten koot ja BJD on koneistettava vastaavien supistuspäiden mukaan.
5) Liittimet voidaan valmistaa myös SW:n ja THRD:n sekaliitoksina.
