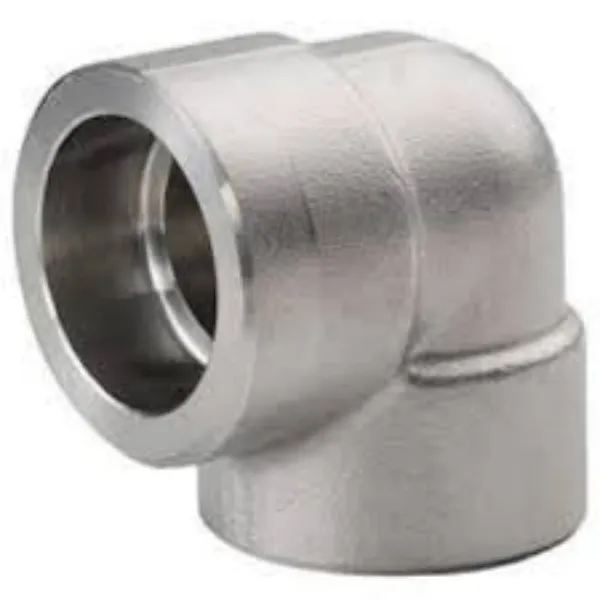

Socket Weld kyynärpää
ASME B16.11 taottu hylsyhitsauskulma on saatavana 90 asteen ja 45 asteen kulmissa, joita käytettiin ASME-putken liittämiseen liittimiin tai venttiileihin tiivistehitsauksella. Paino on kevyt pienten mittojen vuoksi. Ja siinä on erilaisia ominaisuuksia, kuten luotettavuus, kestävyys ja mittatarkkuus. Paineluokitusta on kolme, luokka 3000, 6000 ja 9000.
Luokka 3000 Kyynärpää: käytettäväksi Sch 80 teräsputken kanssa.
Luokka 6000 Kyynärpää: sopii yhteen Sch 160 teräsputken kanssa.
Luokka 9000 Kyynärpää: liitettäväksi Sch XXS -teräsputkeen
Socket Weld Fittings on korkeapaineisten taontaliitosten perhe, jota käytetään vain ANSI-putken kanssa ja joita on saatavana samassa kokoluokissa.
Vaikka näiden kahden hitsin muodoissa on joitain yhtäläisyyksiä, muhvihitsin katsotaan silti olevan erilainen kuin pielahitsi.
Muhvihitsausliittimien erittely ASME B16.11
| Muoto | Suorat ja supistuvat liittimet |
| Kokoalue | 1/8" - 4" / DN6 - DN100 |
| Paineluokitus | Luokka 3000lbs, 6000lbs, 9000lbs |
| Vakio | ASME B16.11, BS3799 |
| Hiiliteräs | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Seosteräs | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Ruostumaton teräs | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Galvanoidun holkkihitsauksen kulmakappaleen merkintä ja tarkastus
Paketti Socket Weld kulmaliittimet
Pakkaa kaikki SW-kyynärpäät laatikoihin.
Kiinnitä tarra kaikkiin laatikoihin.
Laita laatikot puulaatikkoon.
Tee lähetysmerkintä puulaatikkoon.
ASME B16.11 hylsyn hitsauskulman mitat
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Tasainen paksuus muhvin reiän ympärillä ei saa olla pienempi kuin keskiarvo, paksuus osa-alueilla voi olla min. yksi.
2) Ottaen huomioon putken ulkohalkaisijan toleranssin, joidenkin hylsyn reiän halkaisijat voivat olla hieman suurempia kuin kohdassa B16.11 määritellyt.
3) Jos liitosputkien koot eivät vastaa tässä luettelossa ilmoitettuja, liitäntäputkien koot tulee ilmoittaa ostoeritelmässä.
4) Liitosten pienentyessä rakennekokojen tulee olla samat kuin suorien liitosten koot ja BJD on koneistettava vastaavien supistuspäiden mukaan.
5) Hela voidaan valmistaa myös SW:n ja THRD:n sekaliitoksina.
