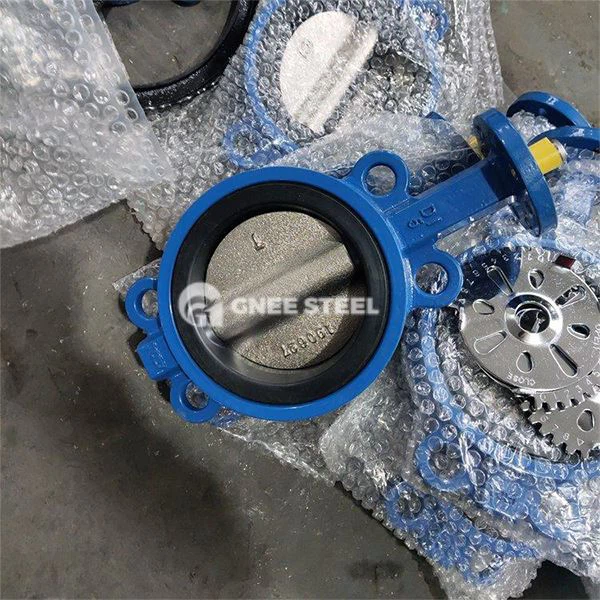

Kiekkotyyppiset perhonen venttiilit



Kiekkojen perhonen venttiilit ovat yleisiä teollisuusputken venttiilejä, joita käytetään pääasiassa putkistojen nesteiden ohjaamiseen. Niiden kompakti muotoilu tekee niistä erityisen sopivia sovelluksiin, joissa tilaa on rajoitettu tai putket ovat etäisyydellä. Kiekkojen perhonen venttiilit kytketään kahden putken laipan välillä nastapultit käyttämällä asentamista ja huoltoa suhteellisen helpoksi.



Kiekko -perhonen venttiilin toimintaperiaate

Kun toimilaite kiertää venttiilin varrta, varren kiinnittynyt levy pyörii vastaavasti. Kun levy pyörii kohtisuoraan putkiakseliin nähden, venttiili on suljettu, estäen väliaineen virtauksen. Kun levy pyörii putken akselin suuntaisesti, venttiili on täysin auki, jolloin väliaine virtaisi tasaisesti. Avausprosessin aikana levyn pyörimiskulma (0–90 astetta) voidaan ohjata virtausnopeuden säätämiseksi. Levyn ja venttiilin istuimen välinen tiivistymisvaikutus estää tehokkaasti vuotojen suljettuina. Tiivistyssuoritus riippuu tiivistyspinnan materiaalista ja työstötarkkuudesta.



Kiekkotyyppisten perhosventtiilien edut

• Kompakti rakenne ja joustava asennus

Kiekkoyhteys ei vaadi ylimääräistä laipantukea ja se voidaan integroida suoraan putkistojärjestelmään vähentäen merkittävästi asennuksen monimutkaisuutta ja säästötilaa.

Se sopii sovelluksiin, joissa on suljettuja tiloja tai lyhyitä putkien etäisyyttä, kuten rakennuksen ilmastointijärjestelmien ja jätevedenpuhdistamojen ilmastojärjestelmien rakentamisen.

• Nopea avaaminen ja sulkeminen, vaivaton toiminta

Perhonen venttiili voidaan avata kokonaan tai sulkea 90 asteen kiertokierroksella lyhyellä käyttöajalla (tyypillisesti vähemmän tai yhtä suuret kuin 9 sekuntia), mikä tekee siitä sopivan sovelluksiin, jotka vaativat nopeaa sulkemista tai sääntelyä.

Manuaalinen toiminta on helppoa, ja sähköinen/pneumaattiset toimilaitteet tukevat etäautomaatiota, parantaen järjestelmän vasteen nopeutta.

• Erinomainen tiivistyssuorituskyky

Elastomeerinen tiivistirakenne: Valmistettu materiaaleista, kuten nitriilikumista ja fluororubberista, se toimii lämpötila -alueella -40 asteessa 130 asteeseen, saavuttaen kaksisuuntaisen kuplankestävän tiivisteen ja luokan VI -vuotoluokituksen saavuttamisen.

Metalli kova tiivisrakenne: Sopii korkean lämpötilan olosuhteisiin (jopa 425 asteeseen), kuten voimalaitoksen savukaasukanavat. Tiivistön pinta on tiukasti asennettu 0,01 mm: iin ja sen käyttöikä on jopa 100 000 avaus- ja sulkemisjaksoa.

• Vahva korroosionkestävyys ja monenlaisia sovelluksia.

Venttiilirunko on saatavana hiiliteräksessä, ruostumattomasta teräksestä, palloke rautaa ja muita materiaaleja, jotka mukautuvat erilaisiin väliaineisiin (kuten vesi, höyry, öljy sekä happo- ja alkaliliuokset).

Tiivistysmateriaalin lämpötilavastusalue on -40 astetta 425 asteeseen, mikä vastaa matalan tai korkean lämpötilan käyttöolosuhteiden tarpeita.

• Kaksoistoiminnot säätelevät ja suljetaan

Kun se on varustettu venttiilin paikannuslaitteella, se voi vastaanottaa 4-20MA-signaalin levyn aukon tarkkaan hallitsemiseksi, saavuttaen virtauksen, paineen ja muiden parametrien suhteellisen säätelyn.

Soveltuu matalapaineisiin, suuriin ja keskipitkään halkaisijaisiin putkistoihin, se tarjoaa korkean virtauskapasiteetin (korkea CV-arvo) ja minimaalisen paineen pudotuksen.

• Alhaiset ylläpitokustannukset

Yksinkertainen rakenne mahdollistaa helpon purkamisen ja ylläpidon, vähentämällä ylläpitokustannuksia ja aikaa.

Joustava tiivistysrengas suositellaan korvaamaan kolmen vuoden välein. Metallitiivisteet vaativat tiivistyspinnan säännöllisen descalingin. Korkean lämpötilan käyttöolosuhteissa rasva tulisi muokata kuuden kuukauden välein.





• Nimellis halkaisija DN25-DN2000
• Nimellispaine 0,1-2,5 MPa
• Käyttölämpötila: Elastomeerinen tiiviste: -40 astetta 130 asteeseen; Metallitiiviste: vähemmän tai yhtä suuri kuin 425 astetta
• Sovellettavat väliaineet: vesi, ilma, höyry, öljy, happo- ja alkaliliuokset jne.
• Vuotoaste: Täyttää GB/T13927-1992 -standardin (nolla vuoto)
• Ajatila: Manuaalinen, sähköinen, pneumaattinen, hydraulinen
• Ohjaussignaali: 4-20 Ma (moduloiva), päälle/pois (sulku)
• Tiivistön rakenne: elastomeerinen tiiviste, metallitiiviste, kolminkertainen epäkeskeinen tiiviste
