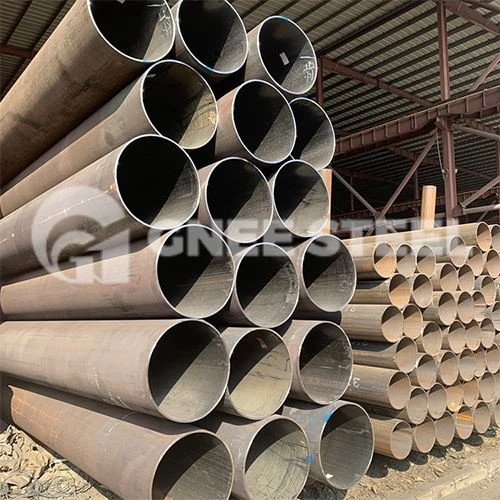

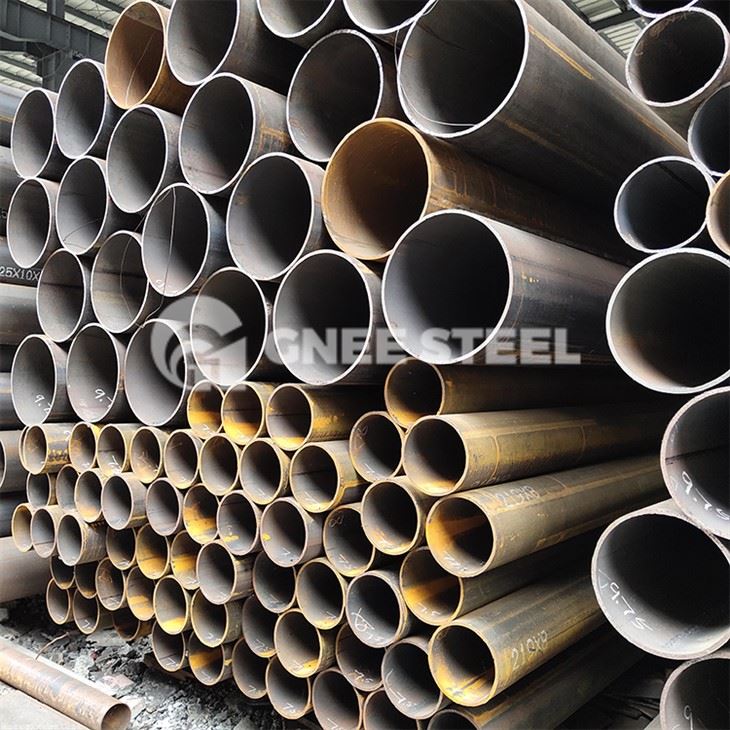

P355NH teräshitsattu putki

P355NH teräshitsattu putkion standardin EN 10217-3 (materiaalinumero 1.0565) mukainen normalisoitu, hitsattava hienorakeinen paineputki, jonka vähimmäissyötös on 355 MPa ja vetolujuusalue 490–630 MPa. Sen määrittävä ominaisuus - "H" - on taulukoitu kohonnut-lämmönkestävä lujuus 100 asteesta 400 asteeseen (304 MPa:sta 167 MPa:iin myöten), joten yksi luokka kattaa ympäristön käytön ja lämmitetyt painelaitteet. Määritä se 100 % hitsaussaumalla NDE ja Charpy-iskulla −20 asteessa.

Valssatut, hitsatut teräsputket standardin DIN EN 10217-3 mukaisesti, versiossa normalisoidulla hitsisaumalla (NW), täysin normalisoidulla (NP) tai normalisoivalla valssatulla tai kuumavenytysvähennyksellä (NR), pyöreänä.

Iso kirjain P tarkoittaa puristusjännitystä, NH osoittaa materiaalin sopivaksi korkeampiin lämpötiloihin. Tämän standardin mukaiset putket ovat tyypillisesti sähkö- tai upokaarihitsattuja. Tämän materiaalin yleisiä käyttökohteita ovat puristusjännitykset korotetuissa lämpötiloissa, joissa on kohtalaisia ​​vaatimuksia, kuten paineastioissa tai kattiloissa. Hyvät hitsausominaisuudet mahdollistavat sen käytön hitsatuissa rakenteissa.

Putki on valmistettu kuumavalssatusta-hien{1}}raenauhasta, jossa on kontrolloitu hiili-mangaanikemia sekä mikro-seosraejauhimia (Nb, V, Ti, Al), mikä takaa hyvän hitsattavuuden ilman rutiini-jälkihitsauksen lämpökäsittelyä ohuemmissa seinissä. Se on työhevosen paineluokka, kun suunnittelussa viitataan ympäristön lämpötilaa korkeampiin sallittuihin jännityksiin.

Toimitamme P355NH-hitsattuja putkia ulkohalkaisijaltaan 21,3–610 mm (½"–24"), seinämänpaksuuksina 2,0–40,0 mm ja pituuksina 24 m asti, sileillä, viistetyillä tai kierteitetyillä päillä ja EN 10204 3.1 tai 3,2 sertifikaatilla; kolmannen osapuolen tarkastus (SGS, BV, TÜV) on saatavilla.

Tekniset tiedot

Kemiallinen koostumus

Jokainen ohjattu elementti hallitsee tiettyä riskiä: alhainen C ja matala S suojaavat hitsattavuutta, Al/Nb/V/Ti lukitsee hienon rakeen sitkeyden ja tiukat P/S-rajat estävät hauraita murtumia. C–Mn--vaihtosääntö antaa myllyjen hienosäätää-voimakkuutta määritetyllä alueella.

Mekaaniset ominaisuudet (huoneenlämpötila, normalisoitu)

Charpy V{0}}lovi vaikutus:40 J pituussuunnassa / 27 J poikittain -20 asteessa. Huomaa, että vetolujuusalue on490-630 MPa- joissakin toimittajan tietolomakkeissa on 650 MPa erittäin ohuille seinille, mutta 490–630 MPa on määritetty vakioalue. Venymä mitataan normaalista suhteellisesta näytteestä.

Korotettu-Lämpötilan kestävyys - "H"-arvot

Nämä arvot erottavat P355NH:n P355N:stä. Suunnittelussa, jossa viitataan 300 asteeseen, on käytettävä 216 MPa:a, ei ympäristön 355 MPa:a - käyttämällä huoneen-lämpötilalukua, kun lämpötila ylittää sallitun jännityksen noin 64 %. Pöytä pysähtyy 400 asteen kulmaan; määritä sen yläpuolelle P355GH tai jokin muu kohonnut lämpötila.

P355N / NH / NL1 / NL2 - oikean lämpötilaluokan valinnassa

Valitse alimman ja korkeimman lämpötilan mukaan, jonka komponentti näkee. P355NH on ainoa neljästä, joka kestää myös korkeita lämpötiloja; NL-laadut vaihtavat sen pois syvemmälle-matalissa lämpötiloissa.

Edut

P355NH:n kaupallinen arvo tulee mitattavissa olevista ominaisuuksista, ei adjektiiveista.

Ohuemmat seinät kuin alemmat laatuluokat.355 MPa:n tuotto (vs. 235–265 MPa:n laatuja) mahdollistaa saman paineen saavuttamisen pienemmällä seinä-, leikkuupaino- ja tukikustannuksilla.

Hitsattava ilman rutiinia PWHT:ta.Hienorakeinen normalisoitu-kemia (CEV max ~0,43) pitää esilämmityksen vaatimattomana ohuissa osissa, mikä lyhentää valmistusaikatauluja.

Sisäänrakennettu -20 asteen sitkeys.Taattu 40 J pitkittäinen / 27 J poikittaissuuntainen -20 astetta kattaa kohtalaisen kylmän ilmaston ilman, että se laskee erityiseen matalan lämpötilan luokkaan.

Kestää ympäristön ~400 asteeseen asti.Koska korkean{0}}lämpötilojen suunnittelutaulukko on osa laatua, yksi materiaali kattaa lämmitetyt laitteet, joita huoneenlämpö{1}}luokka ei pystyisi.

Kustannustehokas ja saumaton.ERW/HFW-hitsattu P355NH täydellä hitsauksella NDE täyttää useimmat kiinteät painemallit halvemmalla kuin saumaton EN 10216-3 -putki.

Sovellukset

P355NH valitaan aina, kun paineaineita käsitellään ympäristön lämpötilan yläpuolella mutta alle 400 asteen lämpötiloissa ja joissa vaaditaan myös hyvää hitsattavuutta ja -20 asteen sitkeyttä.

Paineastiat ja varastopallot

Petrokemian ja kaasun{0}}käsittelyvalmistajat käyttävät P355NH:ta reaktoreissa, erottimissa ja korkeapainevarastoissa, joissa seinän on säilyttävä lujina jatkuvassa kohotetussa lämpötilassa.

Kattilat, höyryn kokoojat ja lämmönvaihtimet

Voimantuotanto- ja prosessilaitoksissa P355NH kuljettaa höyryä ja kuumia prosessinesteitä; sen kohonneet-lämpötila Rp0.2-arvot syöttävät suunnittelukoodin sallitut-rasitustaulukot suoraan.

Teollisuuden paineputket

Prosessi-laitoksen putket, paineilmajärjestelmät, LVI- ja kaukolämpö{2}}lämpölinjat käyttävät P355NH-hitsattua putkea, jossa kohtalainen paine ja lämpötila toimivat samanaikaisesti hitsaamalla valmistuksen kanssa.

Korkeapaine{0}}kaasun siirto ja jakelu

Pituussuuntainen ERW/HFW P355NH -putki palvelee maakaasulinjoja ja laitosten putkistoja; 100 % hitsi-sauma NDE tekee pitkittäisestä saumasta hallitun, tarkastetun ominaisuuden eikä vastuun.

Palonsuoja- ja rakenteelliset paineelimet

Sprinkleriverkko ja korkean{0}}lujuuden paineen-pitoiset rakenneosat hyötyvät 355 MPa:n tuoton ja hienorakeisen-situuden yhdistelmästä kohtuullisin kustannuksin.

Laadunvalvonta ja testaus

Kemia.Kaukana-analyysi ja tuoteanalyysi EN 10217-3-rajojen mukaan, C–Mn-korjausta sovellettaessa tarvittaessa.

Mekaaninen.Huone-veto- ja poikittais-/pitkittäissuuntainen Charpy -20 asteessa varmistavat myöntymisen, vetolujuuden ja sitkeyden.

Hitsauksen eheys.100 % hitsaus-ultraäänitutkimus (EN ISO 10893-10, tyypillisesti Φ3,2 mm FBH-herkkyys) tai röntgentutkimus; hydrostaattinen testi tai hyväksytty NDE-vaihtoehto.

Mutavuus hitsin poikki.Tasoitus- tai taivutuskokeet varmistavat, että hitsausvyöhyke muuttaa muotoaan perusmetallin kanssa.

Mitat & visuaalinen.Tarkastettu standardin EN 10246 mukaisesti; merkintä ja jäljitettävyys lämpöön ja sertifikaattiin.

Valinnainen kolmas{0}} osapuoli.SGS-, BV- tai TÜV-todistus ja EN 10204 3.2 -numero kriittisille tai säänneltyille projekteille.

Tietoja GNEE:stä

GNEE on erikoistunut API 5L hitsattujen putkien tuotantoon ja sillä on monen vuoden kokemus API 5L hiiliteräshitsattujen putkien valmistuksesta. Tarjoamme korkealaatuista, edullisia, mutta parasta palvelua. Siksi nykyiset API 5L -sarjan hitsattujen pitkittäisten upotettujen kaarihitsattujen putkien vientiasiakkaamme kattavat Kuwaitin, Saudi-Arabian, Omanin, Yhdistyneet arabiemiirikunnat, Singaporen, Malesian, Indonesian, Etelä-Korean, Chilen, Perun, Australian, Nigerian, Angolan ja muut maat ja alueet. Jos tarvitset sitä, voit ottaa meihin yhteyttä milloin tahansa, toimitamme sinulle tarvitsemasi tuotteet mahdollisimman pian.

• Täysi spesifikaatioohjaus.TC1 tai TC2, normalisoitu kunto, päät ja pinnoite ovat kaikki määritettävissä tilauskohtaisesti EN 10204 3.1/3.2 ja kolmannen osapuolen tarkastuksella-.
• Tekninen tuki.Tiimimme vahvistaa laadun, lämpötilaluokan ja tarkastustason suunnittelukoodisi perusteella ennen toimitusta ja palauttaa tarjouksen toimitusajalla 24 tunnin sisällä.

P355NH teräshitsattujen putkien toimittaja-GNEE-tiimi

GNEE asiakkaat

GNEE -näyttely

Testaus ja tarkastus

Pakkaus ja toimitus

Lähetä standardisi ja arvosanasi (EN 10217-3 P355NH), mitat, testiluokka ja kohdeportti – tekninen tiimimme vahvistaa tiedot ja palauttaa tarjouksen toimitusajalla 24 tunnin kuluessa.

Pyydä P355NH-teräshitsausputkitarjous

FAQ

Mitä P355NH tarkoittaa?

P=teräs painekäyttöön; 355=355 MPa pienin myötöraja; N=normalisoitu (toimitusehto); H=sopii korkeaan/korkeaan-lämpötiloihin. "H" on määrittävä kirjain: P355NH kantaa taulukoitua kestävyyttä 100–400 asteessa, jota ympäristön lämpötila-asteella P355N ei ole.

Mitä eroa on P355N:n ja P355NH:n välillä?

Molemmat ovat normalisoituja hieno{0}}raeteräksiä, joiden saanto on 355 MPa ja -20 astetta. P355NH tarjoaa lisäksi kohonneet lämpötilan suunnitteluarvot (Rp0,2 304 MPa:sta 100 asteessa 167 MPa:iin 400 asteessa), joten se on arvo, joka määrittää, milloin suunnittelukoodi viittaa sallituihin jännityksiin ympäristön yläpuolella. P355N on ympäristön lämpötilan{13}}suunnitteluluokka ilman korkean lämpötilan taulukkoa.

Millä lämpötila-alueella P355NH hitsattu putki kestää?

P355NH on pätevä huoltoon noin −20 asteesta (Charpy 40 J pituussuuntainen / 27 J poikki) aina noin 400 asteeseen, missä standardin kohotettujen -lämpötilankesto-lujuustaulukko on voimassa. Yli ~400 astetta, määritä P355GH tai muu kohonnut lämpötilaluokka; alle -20 astetta, siirry kohtaan P355NL1 (-40 astetta) tai P355NL2 (-50 astetta).

Onko P355NH sama kuin S355J2?

No. S355J2 kuuluu EN 10025:een (rakenneteräs), eikä se ole paine-putkilaatua. Painesovelluksiin, joissa tarvitaan S355J2:n lujuutta ja sitkeyttä, teknisesti oikea EN 10217-3 luokka on P355NH. Jotkut putket ovat kaksoissertifioituja, jotta ne täyttävät myös EN 10219 S355J2H -standardin rakenteellista käyttöä varten, mutta painespesifikaatiossa on oltava P355NH.

Mitkä ovat P355NH:n myötö- ja vetolujuudet?

Pienin myötölujuus (Rp0,2) on 355 MPa seinämänpaksuuksille 16 mm asti, porrastetaan 295 MPa:iin 120–150 mm:n kohdalla. Vetolujuus (Rm) on 490–630 MPa osille 63 mm asti. Iskuenergia on 40 J pitkittäissuunnassa / 27 J poikittain -20 asteessa.

Voiko P355NH-hitsattu putki korvata saumattoman putken?

Useimmissa kiinteissä painepalveluissa, joissa pitkittäissuuntainen ERW/HFW-hitsaus 100 % hitsa-saumalla NDE (UT tai RT) täyttää suunnittelun, kyllä ​​- P355NH-hitsattu putki on kustannustehokas vaihtoehto saumattomalle. Saumaton (EN 10216-3) on edelleen suositeltava erittäin korkeassa syklisessä/väsymiskäytössä tai silloin, kun spesifikaatio kieltää pitkittäisen hitsauksen.

Mitkä testaukset ja hitsaustarkastukset ovat pakollisia standardille EN 10217-3 P355NH?

Kemiallinen analyysi, vetolujuus huoneenlämpötilassa-, Charpy V- -20 asteen lovi, 100 % hitsaus- NDT (ultraääni EN ISO 10893-10 mukaan tai radiografinen), hydrostaattinen testi tai hyväksytty NDE-vaihtoehto, litistys/taivutus ja pakollinen mittaus-/näkemistarkastus22 ENd10TC2. hitsaussauman tarkastus; TC1 ei.

Mikä on P355NH:n ASTM tai US-vastine?

Lähin yhdysvaltalainen merkintä on ASTM A662 Grade C. Jotkut putket ovat myös kaksois-sertifioituja EN 10219 S355J2H:n mukaan rakenteelliseen käyttöön. Ilmoita hankinnassa aina EN 10217-3 P355NH -luokka ja -testiluokka sen sijaan, että luottaisit pelkkään "vastaavaan", koska isku- ja tarkastusvaatimukset vaihtelevat standardeittain.
