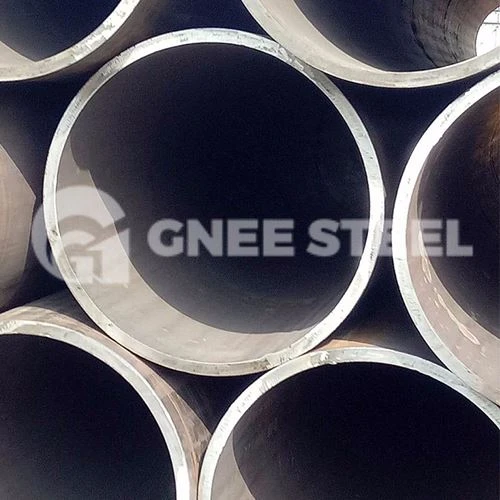

P355N teräshitsattu putki – normalisoitu hieno-raepaineputki standardin EN 10217-3 mukaan

P355N teräshitsattu putkion standardin EN 10217-3 mukaan toimitettu normalisoitu, hitsattava hienorakeinen paineputki, jonka vähimmäismyötölujuus on 355 MPa (51 500 psi) seinämäpaksuudelle 16 mm asti ja vetolujuus 490–630 MPa (71 100–91 400 psi). Se on iskutestattu-0 asteessa ja sitä käytetään paineastioissa, kattiloissa, prosessiputkissa ja varastosäiliöissä ympäristön tai kohtalaisen kohotetuissa lämpötiloissa. Yksittäinen numero, joka määrittää seinämän paksuuden, on suunnittelun tuotto - ja se laskee seinän paksuntuessa, joten pelkkä luokan nimi ei korjaa arvoa.

P355N on eurooppalainen paineastiateräs, joka kuuluu EN 10027/EN 10028 -perheeseen. Lue nimi kolmessa itsenäisessä osassa:Pmerkitsee paine{0}}terästä,355on pienin myötöraja MPa, jaNtarkoittaa, että teräs toimitetaan normalisoituna huoneen-lämpötilojen (0 astetta) iskun mukaan. Se ei ole rakenteellinen luokka, eikä se ole matala-lämpötilaluokka -, ne ovat eri jälkiliitteitä samassa perheessä.

Tekniset tiedot

Kemiallinen koostumus

Jokainen ohjattu elementti suojaa tiettyä ominaisuutta: alhainen C ja alhainen S/P pitävät hitsin äänen, Mn ja mikro-seoselementit (Nb/Ti/V) kantavat lujuuden, ja Al kiinnittää hienojakoisen rakeen, joka antaa iskunkestävyyden.

Mekaaniset ominaisuudet

Yleinen virhe on, että vetokaton arvoksi ilmoitetaan 650 MPa. Standardin EN 10217-3 yläraja on630 MPa. Huomaa myös, että tuotto riippuu -paksuudesta: 355 MPa:n luku on voimassa vain 16 mm:n seinään asti, joten 40 mm:n seinämä on 345 MPa ja 63 mm seinä 335 MPa.

Tikkaat - P355N vs P355NH vs P355NL1 vs P355NL2

Oikean arvosanan ja tuotelomakkeen valitseminen

P355-perheessä

Päätöskriteeri: valitsekäyttölämpötilaensin (joka korjaa jälkiliitteen), sitten varmista, että 355 MPa:n tuotto riittää seinä/painotavoitteelle; jos ei, siirry P460-perheeseen mieluummin kuin-määrittele vaikutusarvoa.

Hitsausreitti: HFW vs SAW

Kaikki kolme täyttävät saman P355N-kemian ja mekaanisen kuoren; vain sauman geometria, saavutettava halkaisija ja TC2 UT -vaatimus eroavat toisistaan. Sauma on muuttuja, jonka saumaton laatu (EN 10216-3) poistaa kokonaan.

Laadunvalvonta ja testaus

Hydrostaattinen / vuototestijokaisessa putkessa standardin EN 10217-3 mukaisesti.

Hitsaus{0}}ultraäänitestaus- pakollinen TC2:lle (EN 10246), valinnainen TC1:lle; määritä TC2 mille tahansa painekäytölle.

Veto- ja iskutestitedustavista testikappaleista; vaikutus 0 asteessa N-luokassa.

Tasoitus-/taivutus- ja hitsaus-taivutustestitSAW-saumat todistavat sauman kestävyyden.

Mitta- ja silmämääräinen tarkastus, plus lämpö{0}}numeromerkintä täyden jäljitettävyyden takaamiseksi.

FI 10204 3.1 MTClämpöanalyysin ja testitulosten kanssa; kolmannen osapuolen -todistaja (SGS / TÜV / BV) pyynnöstä.

Edut

P355N:n kaupallinen arvo tulee mitattavissa olevista ominaisuuksista, ei adjektiiveista:

Suuri lujuus-seinään-suhteessa.355 MPa:lla se kantaa noin 35 % enemmän vannerasitusta kuin 260 MPa:n laatu, kuten P265NL, samalla seinällä, joten seinät ja paino laskevat.

Luotettava hitsaus.Hieno-rakeinen, vähäinen-epäpuhtaus kemia pitää esilämmitysvaatimukset vaatimattomana ja HAZ:n kovana; perinteiset SMAW, GMAW ja SAW toimivat kaikki.

Jäljitettävä paineen sertifiointi.Mukana EN 10204 3.1 MTC ja TC2:lle pakollinen hitsaus-sauma UT -, jota voidaan käyttää suoraan PED-/koodiaineistoissa.

Joustavat hitsausreitit.HFW kattaa pienemmät halkaisijat pienemmillä kustannuksilla; SAW saavuttaa suuret halkaisijat ja raskaat seinät, joten sama laatu sopii useisiin asetteluihin.

Ennustettava vaikutus 0 asteessa.Taattu 40 J (pitkittäin) / 27 J (poikittais) 0 asteessa antaa marginaalin lämmittämättömälle ulkona tai keinu{3}}lämpötilapalvelulle.

Sovellukset

P355N-hitsatut putket valitaan aina, kun suljetun painerajan täytyy kuljettaa nestettä tai kaasua ympäristön lämpötilassa tai kohtalaisen kohotetussa lämpötilassa nousematta metalliseos- tai virumisluokille. Viisi sovellusryhmää kattaa useimmat tilaukset:

Paineastiat ja prosessilaitteet

Kuorikerrokset, suuttimet ja sisäosat kemian- ja petrokemian laitoksissa, joissa suunnittelulämpötila pysyy noin 350–400 asteessa (660–750 astetta F).

Kattilat ja lämmönvaihtimet

Otsikoita, keräilyputkia ja kuori{0}}sivukulkuja. Huomautus: P355N on hieno-rae C-Mn-teräs, ei viruva-laatu; jatkuvaa käyttöä varten noin 400 asteen yläpuolella, vaihda P355NH:hen tai matala-seoslaatu, kuten 16Mo3 / 13CrMo4-5.

Teollisuuden putkistot

Laitoksen putkistot ja sähkölinjat, jotka kuljettavat syövyttävää kaasua tai nestettä kohtuullisessa paineessa, mukaan lukien hitsatut linjan-putket, kulkevat akun rajojen sisällä.

Varastosäiliöt ja reaktorit

Pysty- ja vaakasuuntaiset painesäiliöt, erottimet ja reaktorin vaipat, joissa hitsattavuus ja jäljitettävät MTC:t ovat tärkeämpiä kuin ultra{0}}alhainen lämpötila.

Kuorma{0}}ja-painehybridirakenteet

Tukirunkoja tai liukujaloja, jotka kantavat samanaikaisesti ulkoista kuormaa ja sisäistä painerajaa - tapaus, jossa painesertifikaatti ei ole-neuvoteltavissa.

Miksi lähde P355N teräshitsattu putki GNEE:ltä

Integroitu tarjonta.HFW- ja SAW-reitit ovat saatavilla yhdestä lähteestä, joten laatu on yhdenmukainen halkaisijoiden välillä yhdessä projektissa.

Sertifioitu laatu.FI 10204 3.1 MTC:t vakiona, TC2-hitsauksella UT ja kolmannen osapuolen tarkastuksella (SGS / TÜV / BV) pyynnöstä.

Tekninen tuki.Tekninen tiimimme vahvistaa laadun, seinän ja iskun lämpötilan suunnittelukoodisi mukaan ennen tarjouksen tekemistä.

Päällystysvaihtoehdot.FBE, 3LPE, 3LPP, HDG ja CWC voidaan mainita erillisenä eritelmänä, kun kyseessä on korroosio tai haudattu huolto.

Responsiivinen toimitus.Tarjous toimitusajalla palautetaan 24 tunnin sisällä täydellisestä tiedustelusta.

P355N teräshitsattujen putkien toimittaja-GNEE-tiimi

GNEE asiakkaat

GNEE-näyttely

Testaus ja tarkastus

Pakkaus ja toimitus

Pyydä P355N-hitsausputkitarjous

Lähetä OD × seinä, määrä, hitsausprosessi ja kohdeportti - tekninen tiimimme vahvistaa tekniset tiedot ja palauttaa tarjouksen toimitusajalla 24 tunnin sisällä. Ota yhteyttä GNEE Pipeen jo tänään.

FAQ

Mikä on P355N teräshitsattu putki?

Se on hitsattu paineputki, joka on valmistettu P355N:stä, normalisoidusta hitsattavasta hieno-raeteräksestä (materiaalinumero 1.0562), joka toimitetaan standardin EN 10217-3 mukaisesti. Vähimmäistuotto on 355 MPa seinämäpaksuudelle 16 mm asti ja vetolujuusalue on 490–630 MPa. Sitä käytetään paineastioissa, kattiloissa, putkissa ja varastosäiliöissä ympäristön tai kohtalaisen kohotetuissa lämpötiloissa.

Onko P355N sama kuin S355 (S355JR / S355J2)?

No. S355 on EN 10025 -standardin mukainen rakenneteräs, jolla ei ole paine-laitteiden sertifiointia eikä taattua iskuenergiaa 0 asteessa. Painehuoltoa varten oikea eurooppalainen laatu on P355N (huonelämpötila), P355NH (-20 astetta / korotettu), P355NL1 (-40 astetta) tai P355NL2 (-50 astetta) standardin EN 10217-3 / EN 10028-3 mukaisesti.

Mitä eroa on P355N:n, P355NH:n ja P355NL1/P355NL2:n välillä?

Niillä on sama 355 MPa:n tuotto, mutta erot ovat taatun iskun lämpötilan suhteen: P355N 0 asteessa, P355NH -20 asteessa (korotetut lämpötilaominaisuudet), P355NL1 -40 asteessa, P355NL2 -50 asteessa offshore-/arktisiin palveluihin. Väärän päätteen määrittäminen tarkoittaa, että iskun kelpoisuus ei vastaa käyttölämpötilaa.

Voidaanko P355N:ää käyttää alhaisessa lämpötilassa?

P355N on huoneen-lämpötilaluokka, isku{2}}0 astetta (40 J pituussuuntainen / 27 J poikittainen vähimmäiskeskiarvo). Sub-nolla-astetta varten määritä P355NH (−20 astetta), P355NL1 (−40 astetta) tai P355NL2 (−50 astetta). P355N:n käyttö alle 0 asteen tarkoittaa, että standardi ei enää takaa sitkeyttä.

Mitä hitsausprosessia käytetään EN 10217-3 P355N putkeen?

EN 10217-3 kattaa sähköiset (HFW / ERW, pituussauma) ja upotetut-kaarihitsatut putket (SAWL pituussuuntaiset, SAWH kierteiset). HFW sopii pienemmille halkaisijoille; SAW saavuttaa suuremmat halkaisijat ja raskaammat seinät. Määritä painehuoltoa varten testiluokka TC2, joka tekee hitsaussauman ultraäänitestauksen pakolliseksi.

Mitä eroa on EN 10217-3 (hitsattu) ja EN 10216-3 (saumaton) välillä?

Molemmat määrittävät samat hieno-raepaineluokat (P355N/NH/NL1/NL2), mutta eri reittejä: EN 10217-3 on hitsattu (HFW tai SAW), EN 10216-3 on saumaton. Hitsaus on avainmuuttuja - hitsatun putken on ilmoitettava hitsausprosessi ja TC1/TC2-hitsauksen tarkastus; saumattomassa putkessa ei ole pitkittäistä hitsausta. Erittely, jossa lukee "EN 10217-3 saumaton" on ristiriitainen.

Mitä painetta P355N-putki kestää?

Se riippuu ulkohalkaisijasta, seinämän paksuudesta ja sovellettavasta suunnittelukoodista. Seulontatarkistuksena OD 323,9 mm:n mitoitusjännitys 0,7 × 355=249 MPa ja liitoksen tehokkuus 1,0: 25 bar tarvitsee noin 1,6 mm seinää, 50 bar noin 3,3 mm, 100 bar noin 6,8 mm (ennen korroosiovaraa). Lopullisen seinän tulee olla standardista EN 13445 / ASME VIII / PD 5500 käyttämällä koodia sallittu jännitys.

Mikä sertifikaatti ja tarkastus toimitetaan hitsatun P355N-putken mukana?

Jokaisen tilauksen mukana toimitetaan EN 10204 3.1 -myllytestitodistus (lämpöanalyysi, mekaaniset testitulokset, lämpöluku). Suoritetaan hydrostaattinen/vuototesti ja TC2:lle pakollinen hitsisauma UT standardin EN 10246 mukaan. Kolmannen osapuolen-tarkastus SGS:n, TÜV:n, BV:n tai vastaavien toimesta on saatavilla pyynnöstä.
